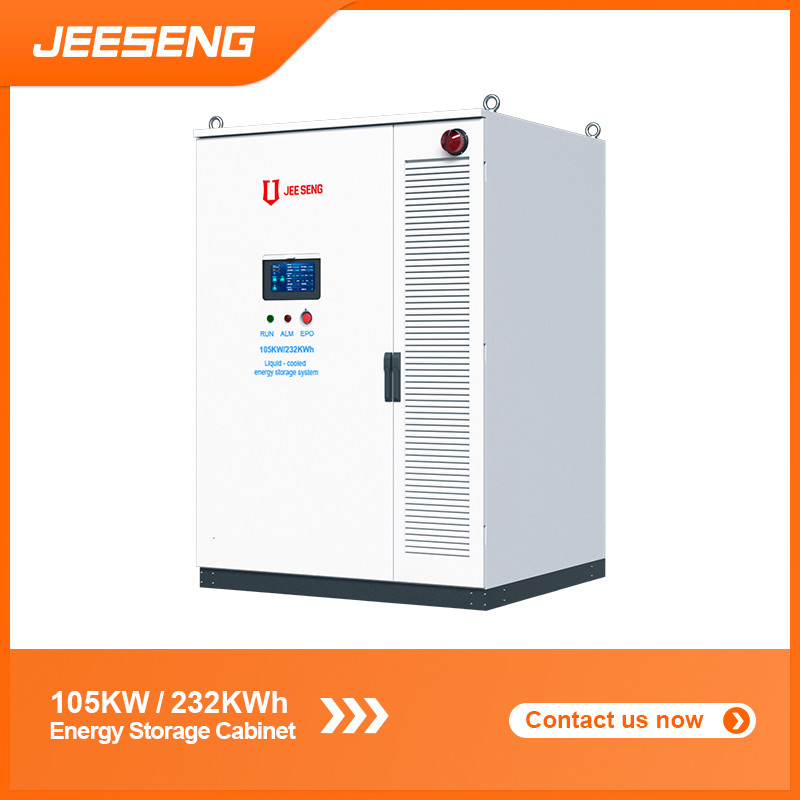

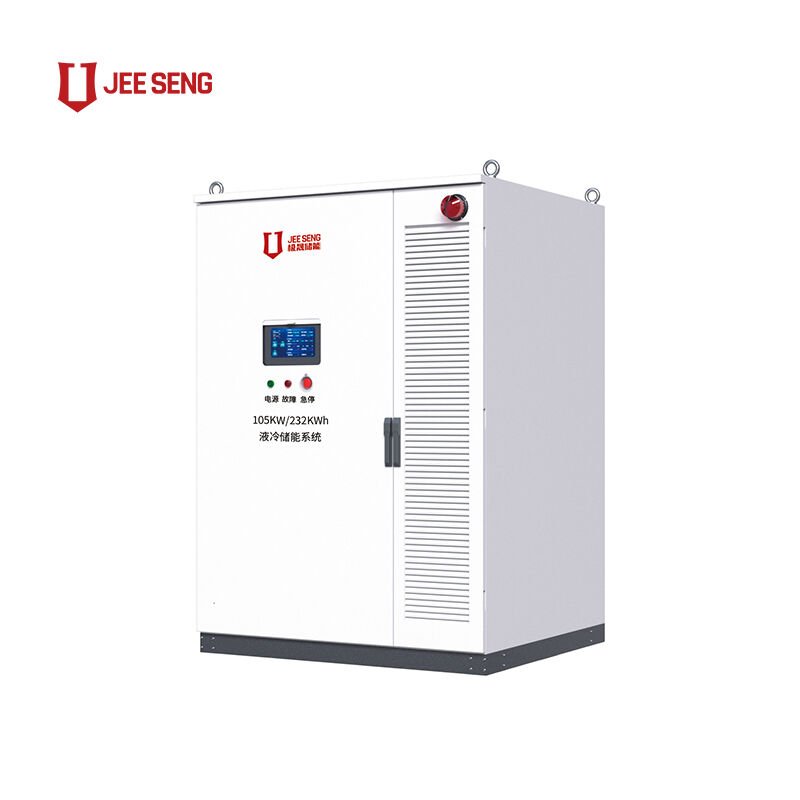

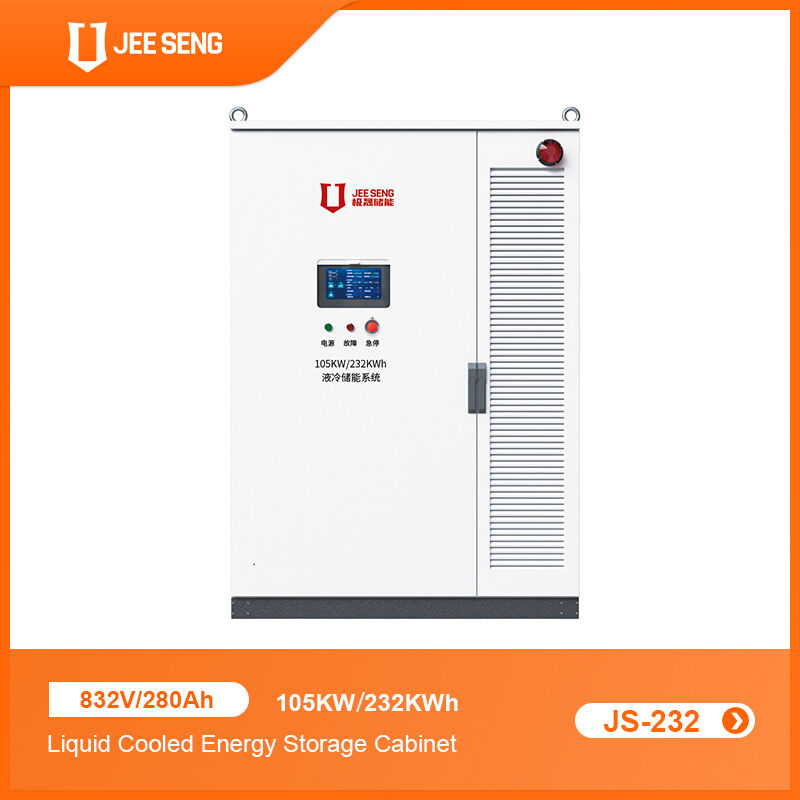

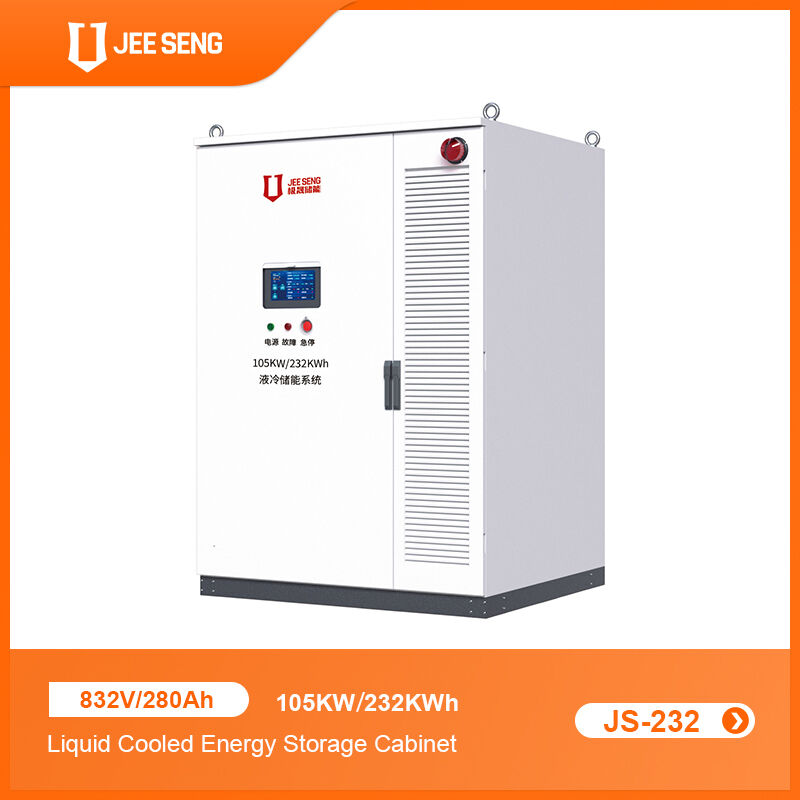

105KW/232KWh Sistema di stoccaggio dell'energia per raffreddamento liquido
Parametri:
| Numero modello. |
JSC-Y232 |
| lato della rete (connesso alla rete/fuori dalla rete) |
| Tensione nominale della rete |
AC380V ((-15%~+10%) |
| Frequenza di uscita nominale |
50Hz/60Hz (士5Hz) |
| Metodo di connessione AC |
di cilindrata inferiore o uguale a 50 cm3 |
| Metodo di isolamento |
Connessione alla rete senza isolamento |
| Potenza massima di carica/scarica |
110KW/AC (continua), 120KW (1 min), 130KW (1 s) |
| Tempo di commutazione di carica/scarica |
Meno di 10 ms |
| Parametri della batteria |
| Tipo di batteria |
Batteria agli ioni di litio (fosfato di litio) |
| Energia nominale |
232.96KWh |
| Energia massima di carica/scarica |
DOD95% |
| Corrente di carica/scarica massima |
220A |
| Potenza nominale di carica/scarica |
105 kW |
| Tempo di ciclo |
6000 (100% di carica e scarica, decadimento al 75%, 25°C) |
| Efficienza/funzione/sicurezza del sistema |
| Massima efficienza del sistema |
92% (efficienza operativa effettiva globale) |
| Massima efficienza di ricarica |
≥96% |
| Massima efficienza di scarico |
≥- Sì.96% |
| Funzioni principali del sistema |
Protezione contro il flusso inverso, passaggio ad alta e bassa tensione,
attività di collegamento alla rete/isollamento, protezione dell'isollamento, tracciamento del carico,
controllo della domanda, programmazione e monitoraggio a distanza dell'OTA |
| Protezione della sicurezza del sistema |
Sovrastanza, sottostanza, cortocircuito, sovraccarico, sovracorrente,
supertemperatura, protezione da fulmini, rilevazione di perdite, isolamento,
Disegno di protezione antincendio per armadio + immersione a livello PACK, ecc. |
| Parametri tecnici generali |
| Peso |
1400x1250x2000 mm |
| Massima efficienza di ricarica |
< 2500 kg |
| Altitudine di esercizio |
3000m (100% di potenza AC) |
| Metodo di raffreddamento |
raffreddamento liquido di seconda generazione o raffreddamento liquido per immersione |
| Livello di protezione |
Protezione IP65
|
Profil del prodotto:
In prima linea nella tecnologia di stoccaggio dell'energia, il nostro sistema di stoccaggio dell'energia da raffreddamento liquido da 105 kW/232 kWh si distingue per il suo design innovativo e le sue prestazioni eccezionali.Disegnati per applicazioni industriali e commerciali, questo sistema offre una soluzione robusta per la gestione dell'energia, con particolare attenzione all'efficienza, all'affidabilità e alla sicurezza.

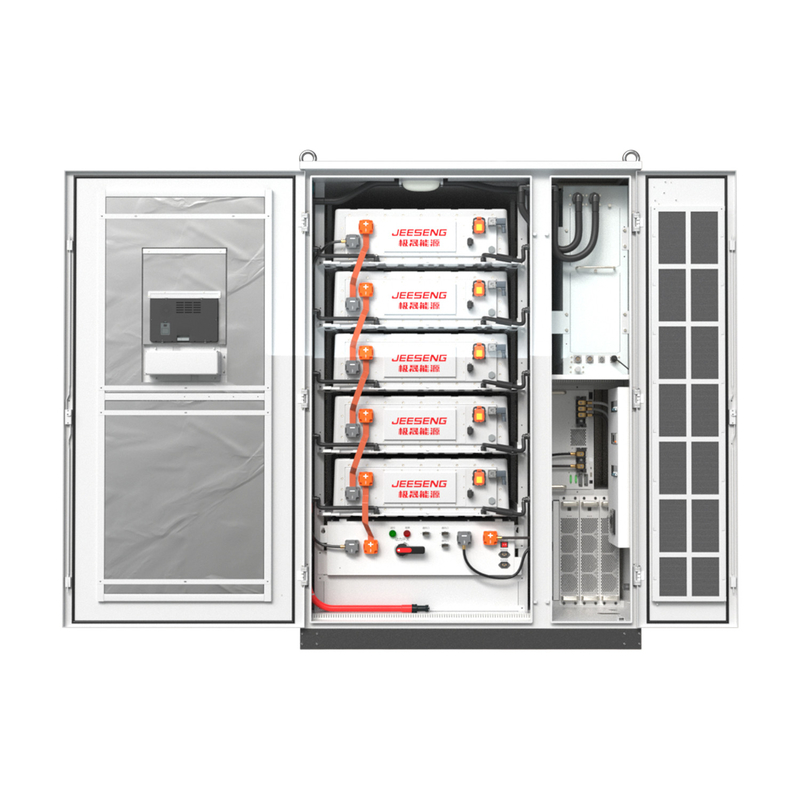

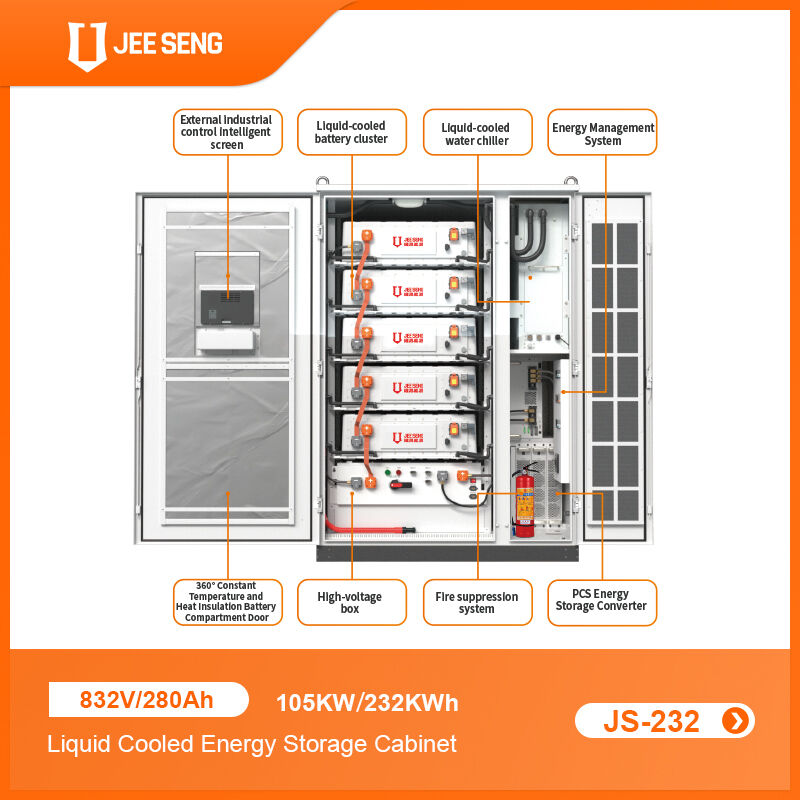

Composizione del prodotto:

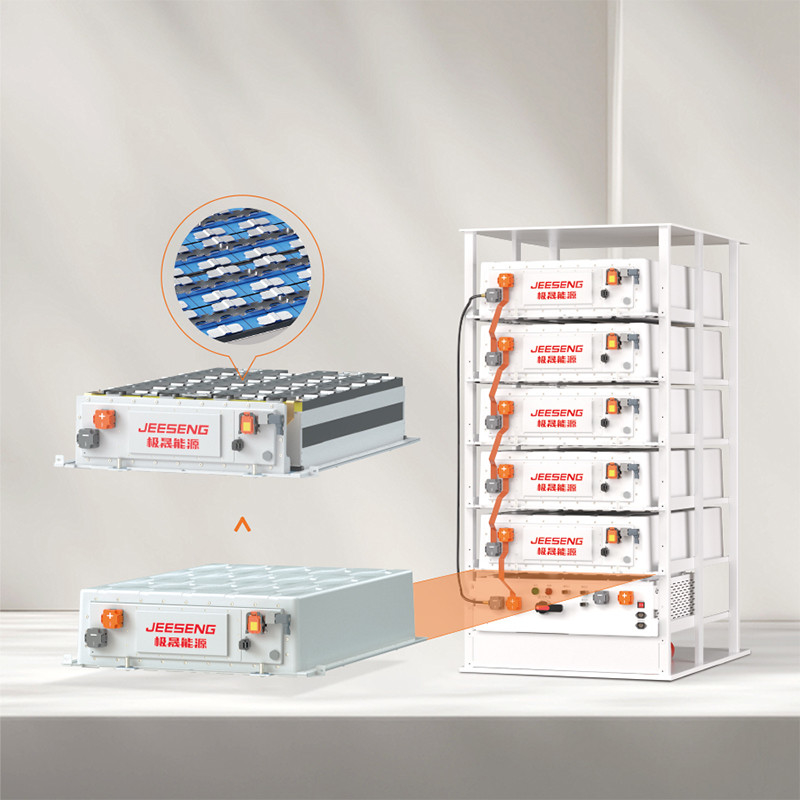

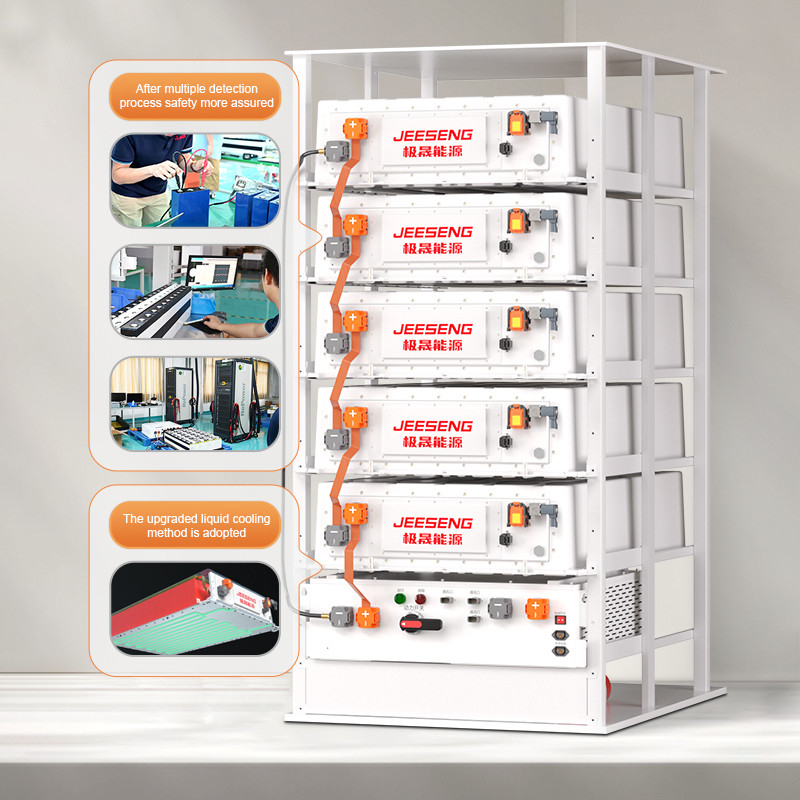

- Cluster di batterie raffreddate a liquido:L'armadio di stoccaggio dell'energia contiene più pacchetti di batterie e ogni pacchetto di batterie contiene moduli di batteria..
- Chiller raffreddato a liquido:Il sistema di raffreddamento a liquido è una parte importante dell'armadio di accumulo di energia raffreddato a liquido,utilizzato per la dissipazione del calore e il controllo della temperatura per garantire che la batteria funzioni entro il range di temperatura ottimale, prolungando la durata della batteria e migliorando la sicurezza.
- Invertitore di accumulo di energia (PCS):Il PCS è responsabile della conversione della corrente continua (DC) in corrente alternata (AC) o della conversione di corrente alternata in corrente continua per la ricarica o la scarica della batteria.È un componente chiave che collega la batteria alla rete elettrica.
- Sistema di gestione dell'energia (SGE):L'EMS è utilizzato per monitorare e controllare lo stato di funzionamento del sistema di stoccaggio dell'energia, compreso il processo di ricarica e scarica della batteria, nonché l'interazione con la rete elettrica.Garantisce il funzionamento efficiente del sistema e lo stato di salute della batteria.
- Sistema antincendio:Dato il potenziale rischio d'incendio delle batterie nel sistema di accumulo di energia, è essenziale un sistema antincendio, che comprende generalmente rilevatori d'incendio, apparecchi di estinzione automatica,e sistemi di scarico di fumo per prevenire e controllare gli incidenti.
Sistema di raffreddamento liquido avanzato di seconda generazione:
Il nostro sistema è dotato di un sistema di raffreddamento liquido di seconda generazione.Questa tecnologia avanzata di gestione termica garantisce che il pacchetto batterie funzioni entro intervalli di temperatura ottimaliIl sistema di raffreddamento a liquido è altamente efficiente, con un design compatto che massimizza la dissipazione del calore riducendo al minimo l'impronta del sistema.
Caratteristiche tecniche del raffreddamento a liquido:
- La differenza di temperatura tra le singole celle può essere controllata per essere inferiore a 3°C.
- Alta efficienza dello scambio termico, minore consumo energetico rispetto ai sistemi di raffreddamento ad aria.
- La durata della batteria è prolungata del 20% rispetto ai sistemi di raffreddamento ad aria.
- Alte prestazioni di sicurezza, protezione antincendio è progettato per entrare nel pacchetto.
- Alta stabilità del sistema, potenza di uscita stabile.
- Basso rumore, può essere controllato entro 70 dB.
- Alta densità di energia elettrica del sistema, elevato utilizzo dello spazio.
- Utilizzando l'equalizzazione attiva per risolvere l'incoerenza delle celle di fosfato di ferro e di litio.
Connessioni a barra di rame:
L'utilizzo di collegamenti di barre di rame nel nostro sistema di accumulo di energia è una testimonianza del nostro impegno per la qualità e l'affidabilità.ridurre le perdite di resistenza e garantire un trasferimento efficiente di energiaInoltre, la loro robusta costruzione garantisce una bassa manutenzione e una lunga durata di vita, contribuendo alla durata complessiva del sistema.
Sicurezza e manutenzione:
Il sistema è progettato con più livelli di protezione della sicurezza, tra cui la lotta contro gli incendi a livello di pacchetto e il monitoraggio intelligente.Il suo design facile da usare semplifica le procedure di manutenzione e consente ispezioni e sostituzioni rapide di parti.
Vantaggi principali:
- Gestione termica migliorata: il sistema di raffreddamento liquido di seconda generazione mantiene temperature di funzionamento ideali per il pacchetto batterie, prolungandone la vita e garantendo una potenza stabile.
- Fornitura di potenza ottimizzata: con una potenza nominale di 105 kW, il sistema può gestire elevate richieste di potenza, rendendolo adatto per applicazioni con esigenze energetiche significative.
- Affidabilità e sicurezza: la combinazione di celle della batteria di alto livello e una gestione termica avanzata riduce il rischio di fuga termica, garantendo un funzionamento più sicuro.
- Efficienza nello spazio: nonostante l'aumento della capacità energetica a 232KWh, il sistema mantiene un design compatto, rendendolo una scelta ideale per gli impianti con spazio limitato.

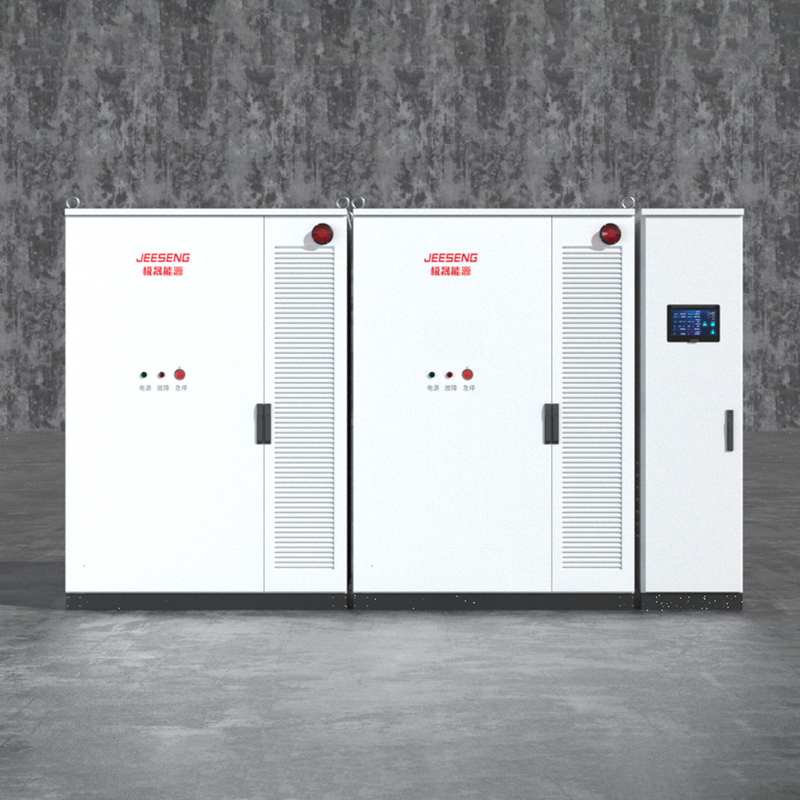

- Scalabilità e flessibilità: la progettazione modulare del sistema consente una facile scalabilità,soddisfare le esigenze energetiche future e agevolare l'integrazione con i vari sistemi di rete e le fonti rinnovabili.
Scenari di applicazione:
- Riduzione di picco e bilanciamento del carico: attenuazione delle tariffe di domanda di picco e bilanciamento delle fluttuazioni del carico.
- Integrazione delle energie rinnovabili: immagazzinamento dell'energia in eccesso proveniente dall'energia solare o eolica, migliorando la sostenibilità dei sistemi di energia rinnovabile.
- Fornitura di energia di riserva: fornire energia di riserva critica durante le interruzioni della rete, garantendo il funzionamento ininterrotto dei servizi essenziali.
- Sostegno alle microgrid: rafforzare la resilienza delle microgrid e consentire l'autosufficienza.
- Sì.
Piattaforma cloud intelligente EMS:
La piattaforma integrata di servizi energetici adotta un'architettura di piattaforma di "big data, cloud computing, microservizi e internet mobile", basata su un data center unificato, per raggiungere una piattaforma unica,costruzione di sistemi multi-applicazione per servizi elettrici intelligentiIl programma, che prevede un programma di ricerca e di sviluppo per la gestione dell'efficienza energetica e le vendite di energia elettrica orientate al mercato, aiuta le imprese di servizi energetici integrati a costruire una piattaforma di servizi energetici integrati a tappo unico.Con un modello di business innovativo per gli operatori di piattaforme, crea una nuova ecologia condivisa, aperta e sostenibile dei servizi energetici integrati.
Conclusione:
Il sistema di stoccaggio dell'energia da raffreddamento liquido da 105 kW/232 kWh rappresenta un importante passo avanti nella tecnologia di stoccaggio dell'energia.e celle a batteria di livello superiore, offre una soluzione efficiente, affidabile e sicura per una varietà di esigenze di stoccaggio dell'energia, sia per migliorare l'indipendenza energetica, ottimizzare i costi energetici o sostenere la stabilità della rete,Il nostro sistema è progettato per superare le aspettative.
Casi parziali di progetto:

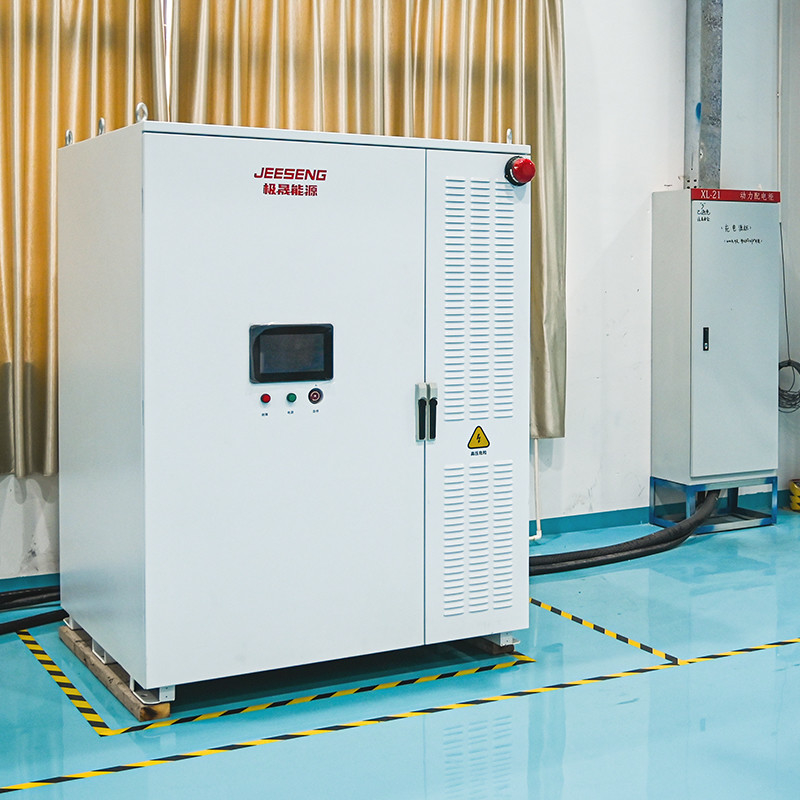

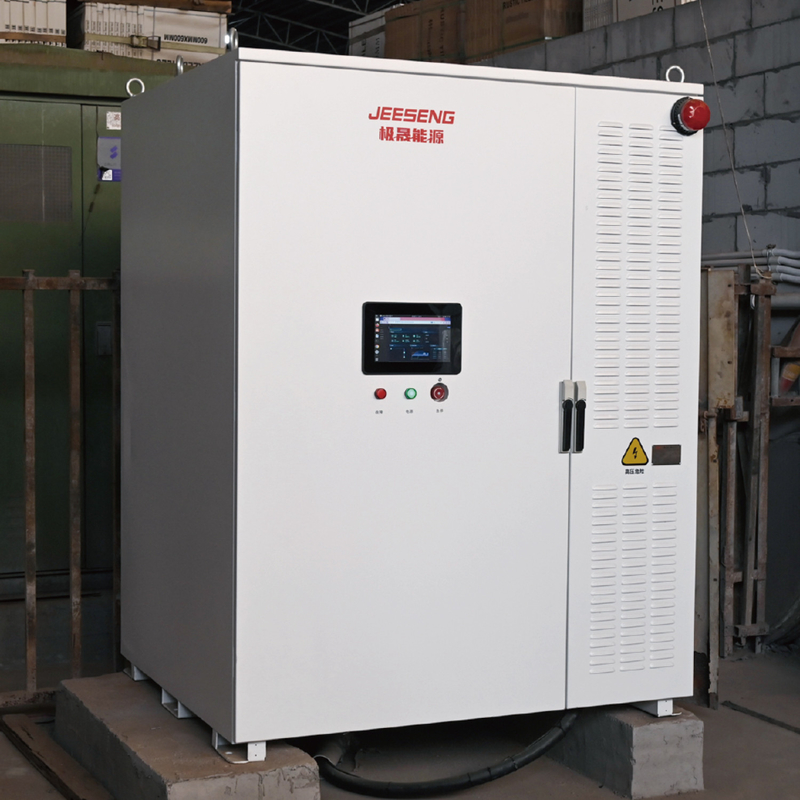

- Nel dicembre 2023, abbiamo collaborato con il magazzino personale di Foshan per installare un gabinetto di stoccaggio dell'energia raffreddato a liquido da 232KWh di Jisheng Energy

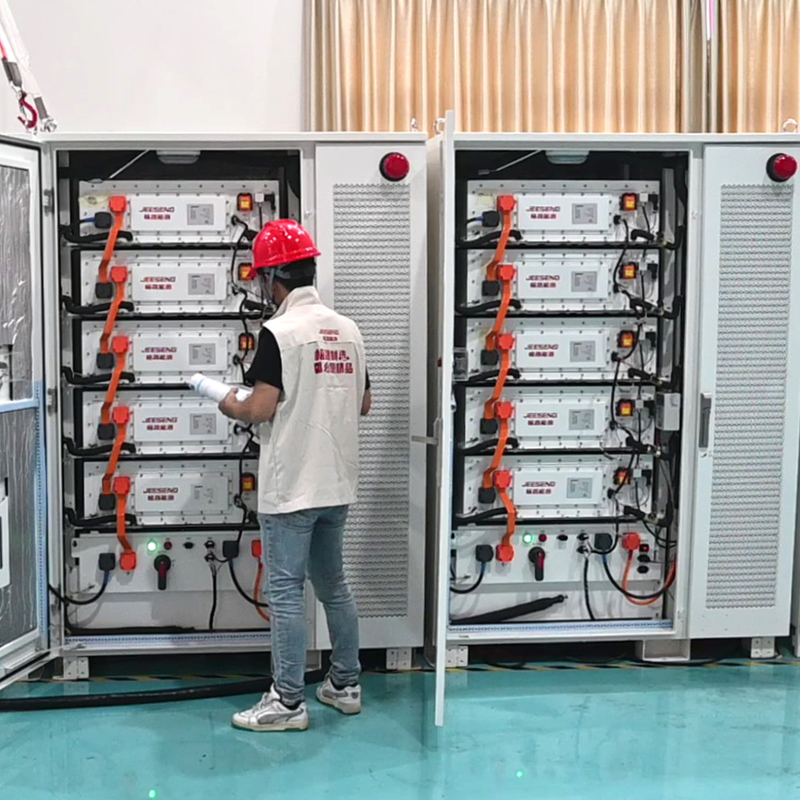

- Nell'aprile 2024, abbiamo collaborato con Jiangmen Public Utility Group per installare 3 serie di armadi di stoccaggio dell'energia raffreddati a liquido da 232KWh

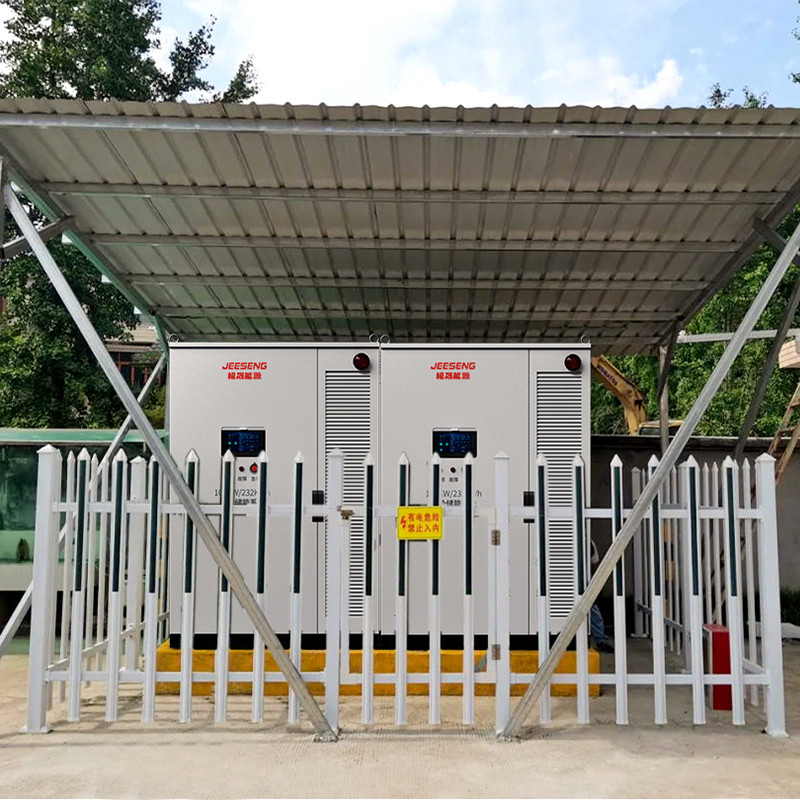

- Nell'agosto 2024, abbiamo collaborato con Guangzhou Development per installare 10 serie di armadi di accumulo di energia raffreddati a liquido da 232 KWh.
